Scegliere tra a motore verticale , un motore monofase , unnd a motore trifase è una delle decisioni più importanti nella scelta delle apparecchiature industriali e sbagliare può comportare uno spreco di energia, guasti prematuri e costosi tempi di inattività. La risposta breve: motore verticales sono definiti dal loro orientamento di montaggio e sono utilizzati in applicazioni con albero abbassato come pompe e torri di raffreddamento; motori monofase adatto ad usi residenziali e commerciali leggeri a basso consumo; e motore trifases garantiscono efficienza e coppia superiori per le operazioni industriali pesanti. Comprendere le sfumature di ciascuno, tuttavia, richiede uno sguardo più attento alla progettazione, uni dati sulle prestazioni, ai costi e ai casi d’uso reali.
Che cos'è un motore verticale e perché è importante l'orientamento?
A motore verticale non è semplicemente un motore standard girato su un lato: è una macchina interamente progettata per funzionare con l'albero rivolto verso il basso (o verso l'alto in alcune configurazioni). L'orientamento cambia radicalmente il modo in cui i componenti interni gestiscono la gravità, la lubrificazione e i carichi di spinta, rendendo i motori orizzontali disponibili in commercio dei sostituti inadatti.
La differenza meccanica più critica è il design del cuscinetto reggispinta. Nell'a motore verticale , il gruppo del rotore, insieme all'albero della pompa, alla girante e all'eventuale colonna di fluido sopra di esso, esercita una spinta continua verso il basso. I cuscinetti del motore orizzontale standard non sono progettati per assorbire questo carico assiale. I motori verticali incorporano quindi cuscinetti reggispinta classificati per migliaia di libbre di forza verso il basso, in genere utilizzando configurazioni di cuscinetti a contatto angolare o a rulli conici.
Principali caratteristiche di progettazione dei motori verticali
I motori verticali condividono diverse caratteristiche di progettazione specializzate che li distinguono dalle loro controparti orizzontali:
- Capacità di carico reggispinta: Progettato per gestire sia le forze di spinta verso l'alto che verso il basso, spesso valutate da 500 lbf fino a 50.000 lbf nei grandi motori di azionamento delle pompe.
- Opzioni albero cavo o albero pieno: I motori verticali ad albero cavo consentono il passaggio dell'albero della pompa attraverso il motore, semplificando l'accoppiamento e l'allineamento. Questa è la configurazione più comune nelle stazioni di pompaggio dell'acqua e delle acque reflue comunali.
- Flange di montaggio NEMA P-base o C-face: Le flange standard assicurano che il motore sia avvitato direttamente sulla testa della pompa, eliminando la necessità di una piastra base o di una protezione del giunto separate.
- Grado di protezione IP55 o IP65: Poiché i motori verticali sono spesso installati all'aperto o in pozzetti di pompe umide, la protezione di ingresso di alto livello è standard.
- Ventilazione migliorata: L'aria di raffreddamento deve fluire verso l'alto contro la gravità; i motori verticali sono dotati di gruppi ventola e percorsi dei condotti riprogettati per evitare punti caldi nello statore.
Applicazioni tipiche dei motori verticali
Motori verticali dominano le applicazioni in cui un albero verticale è meccanicamente necessario:
- Pompe a turbina per pozzi profondi per l'approvvigionamento idrico comunale (gamma di potenza: da 5 HP a 4.000 HP)
- Ventilatori per torri di raffreddamento e ventilatori a tiraggio indotto nei sistemi HVAC
- Driver per pompe in linea verticali per circuiti di processi industriali
- Stazioni di pompaggio per l'irrigazione nei settori agricoli
- Pompe per condensa e alimentazione caldaie in impianti di produzione di energia
Motore monofase: il cavallo di battaglia degli ambienti residenziali e commerciali leggeri
A motore monofase funziona con alimentazione CA monofase (120 V o 240 V in Nord America, 230 V nella maggior parte dell'Europa) ed è la scelta dominante per applicazioni con potenza integrale da frazionaria a piccola, in genere inferiore a 5 HP. Il suo utilizzo diffuso deriva dalla disponibilità universale di energia monofase nelle case, nelle aziende agricole e nelle piccole imprese, non da prestazioni ingegneristiche superiori.
A differenza motore trifases , un motore monofase non è possibile avviarsi autonomamente con la sola alimentazione monofase. Una corrente alternata monofase produce un campo magnetico pulsante, anziché rotante, che di per sé non fornisce alcuna coppia di avviamento netta. I produttori risolvono questo problema con meccanismi di avviamento ausiliari, che danno origine ai principali sottotipi di motori monofase.
Tipi di motori monofase
- Ciclo di induzione con avvio del condensatore (CSIR): Utilizza un condensatore di avviamento (tipicamente 100–400 µF) per creare uno sfasamento nell'avvolgimento ausiliario, producendo una coppia di avviamento sufficiente (200–350% della coppia a pieno carico) per compressori e pompe. Il condensatore viene disconnesso da un interruttore centrifugo una volta che il motore raggiunge circa il 75% della velocità nominale.
- Avvio condensatore Run condensatore (CSCR): Aggiunge un condensatore di marcia per mantenere una condizione quasi bifase durante il funzionamento, migliorando il fattore di potenza e l'efficienza del 5–10% rispetto ai motori CSIR. Comune nei condizionatori e nei frigoriferi.
- Fase divisa (avvio resistenza): L'avvolgimento ausiliario ha una resistenza maggiore e un'induttanza inferiore rispetto all'avvolgimento principale, creando un modesto sfasamento. La coppia di avviamento è inferiore (100–175% FLT) e la corrente di avviamento è elevata (600–800% FLT). Adatto per ventilatori, soffianti e piccoli elettrodomestici con carichi di facile avviamento.
- Condensatore diviso permanente (PSC): Un singolo condensatore rimane sempre nel circuito. Questo design produce una bassa coppia di avviamento ma funziona in modo silenzioso ed efficiente, rendendolo la prima scelta per i motori dei ventilatori HVAC ad azionamento diretto e i piccoli circolatori.
- Motore a palo protetto: Il motore monofase più semplice ed economico; le bobine di ombreggiamento creano un flusso magnetico ritardato in una parte di ciascun polo. Coppia di avviamento ed efficienza molto basse (15–35%). Utilizzato in applicazioni leggere: piccoli ventilatori, ventilatori da tavolo, elettrodomestici.
Motore trifase: la spina dorsale dell'energia industriale
Il motore trifase è il tipo di motore elettrico più efficiente, affidabile ed economico per uso industriale. Si avvia automaticamente, produce una coppia continua e uniforme e raggiunge efficienze a pieno carico del 92–97% nei moderni design ad alta efficienza, superando notevolmente le prestazioni motori monofase della stessa potenza.
L'alimentazione CA trifase fornisce tre forme d'onda di tensione sovrapposte, ciascuna sfalsata di 120°. Quando applicato agli avvolgimenti dello statore di a motore trifase , producono un campo magnetico in rotazione continua che induce una corrente nel rotore e genera coppia, senza alcun avvolgimento di avviamento ausiliario, condensatore o interruttore centrifugo. Questa semplicità si traduce direttamente in costi di produzione inferiori, minore manutenzione e maggiore durata.
Perché i motori trifase dominano l'industria
- Maggiore efficienza: I motori trifase IE3 (Premium Efficiency) e IE4 (Super Premium Efficiency) raggiungono efficienze a pieno carico superiori al 95% a 30 HP, rispetto all'85-90% per modelli monofase comparabili.
- Densità di potenza: Un motore trifase produce il 150% in più di potenza per chilogrammo di rame e ferro rispetto a un motore monofase equivalente.
- Erogazione della coppia fluida: L'alimentazione trifase produce una potenza istantanea costante, eliminando le pulsazioni di coppia presenti nei sistemi monofase (che raggiungono il picco due volte per ciclo). Ciò riduce le vibrazioni, il rumore e lo stress meccanico sulle apparecchiature azionate.
- Ampia gamma di potenze: Disponibile da HP frazionario a 50.000 HP, rendendo motore trifases adatto ad ogni scala di operazione industriale.
- Facile controllo della velocità: Gli azionamenti a frequenza variabile (VFD) si accoppiano perfettamente con i motori a induzione trifase, consentendo un risparmio energetico del 20–60% in applicazioni a carico variabile come pompe, ventole e compressori.

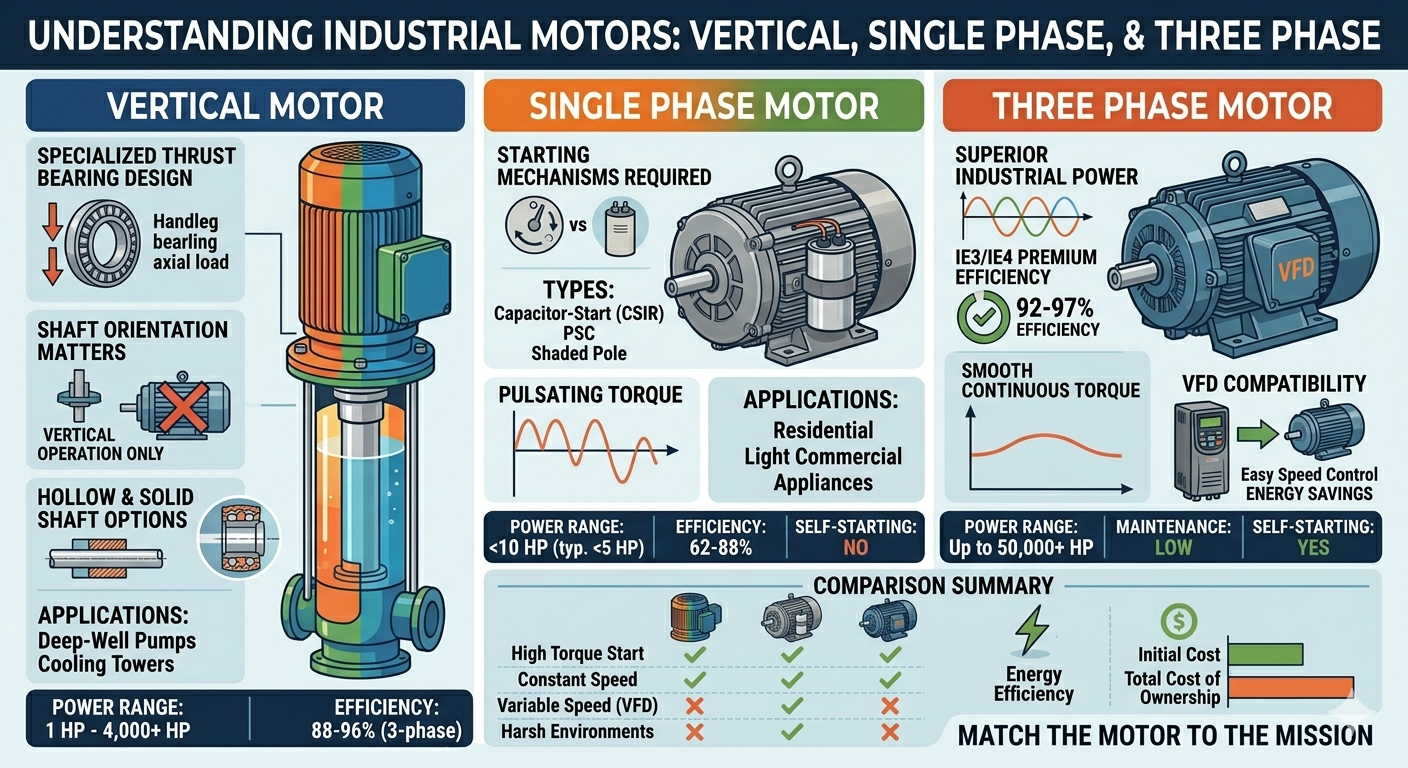

Confronto completo: motore verticale vs. motore monofase vs. motore trifase
Il table below provides a direct side-by-side comparison across the most important selection criteria:
| Parametro | Motore verticale | Motore monofase | Motore trifase |
|---|---|---|---|
| Orientamento di montaggio | Verticale (albero in basso o albero in alto) | Orizzontale (tipicamente) | Orizzontale o verticale |
| Alimentazione | Monofase o trifase | Monofase (120V/240V) | Trifase (208–690 V) |
| Gamma di potenza tipica | 1 CV – 4.000 CV | 1/20 CV – 10 CV | 0,25 CV – 50.000 CV |
| Efficienza a pieno carico | 88–96% (versione trifase) | 62–88% | 85–97% |
| Autoavvio | Sì (con alimentazione trifase) | No (richiede un aiuto per l'avviamento) | Sì |
| Fluidità della coppia | Liscio (trifase) | Pulsante | Liscio (costante) |
| Cuscinetto reggispinta | Specializzato per lavori pesanti | Radiale standard | Radiale standard |
| Compatibilità VFD | Sì (3-phase version) | Limitato/sconsigliato | Eccellente |
| Complessità di manutenzione | Moderato-Alto | Basso-moderato | Basso |
| Costo iniziale (relativo) | Alto | Basso | Medio |
| Applicazioni primarie | Pompe per pozzi profondi, torri di raffreddamento | Elettrodomestici, piccoli HVAC, strumenti | Industria, compressori, trasportatori |
Tabella 1: Confronto tecnico e commerciale affiancato di motore verticale, motore monofase e motore trifase in base a 11 criteri di selezione chiave.
Consumo energetico e costo totale di proprietà: i numeri raccontano la storia
Le differenze di efficienza tra i tipi di motore si traducono direttamente in costi operativi. Consideriamo un esempio reale: il motore di una pompa da 5 HP (3,73 kW) che funziona per 6.000 ore all'anno a una tariffa elettrica di 0,12 dollari/kWh.
| Tipo di motore | Efficienza (%) | Potenza in ingresso (kW) | Energia annuale (kWh) | Costo annuale (USD) |
|---|---|---|---|---|
| Motore monofase (CSIR) | 82% | 4.55 | 27.300 | $ 3.276 |
| Motore trifase (IE2) | 90% | 4.14 | 24.840 | $ 2.981 |
| Motore trifase (IE3) | 93,6% | 3.99 | 23.940 | $ 2.873 |
Tabella 2: Confronto dei costi energetici annuali per un motore di pompa da 5 HP in funzione per 6.000 ore/anno a 0,12 USD/kWh. Il motore trifase IE3 consente di risparmiare 403 dollari all'anno rispetto a un motore monofase comparabile.
Oltre una durata di servizio di 10 anni, passando da un motore monofase a un IE3 motore trifase risparmia circa $ 4.030 solo di elettricità — più del prezzo di acquisto di molti motori di questa fascia di dimensioni. Se applicato a una struttura con 50 motori di questo tipo, il risparmio annuo supera i 20.000 dollari.
Come selezionare il motore giusto: un quadro decisionale pratico
Il correct motor selection depends on four primary variables: power supply availability, mechanical interface requirements, load characteristics, and total cost of ownership over the intended service life.
Passaggio 1: valutare l'alimentazione disponibile
Se il sito di installazione dispone solo di alimentazione monofase (comune nelle residenze, nelle fattorie rurali e nelle piccole unità commerciali), a motore monofase è spesso l’unica opzione praticabile senza costosi aggiornamenti dell’infrastruttura. Se è disponibile l'alimentazione trifase, come avviene tipicamente nelle fabbriche, negli edifici commerciali e nelle strutture comunali, a motore trifase dovrebbe essere la scelta predefinita per qualsiasi carico superiore a 1 HP, offrendo una migliore efficienza e minori costi a lungo termine.
Passaggio 2: determinare i requisiti di orientamento dell'albero
Se l'attrezzatura condotta (pompa, ventilatore, agitatore) richiede un albero verticale, è necessario costruirne uno appositamente motore verticale è obbligatorio. Il tentativo di utilizzare un motore orizzontale standard con orientamento verticale invalida le garanzie, compromette la lubrificazione dei cuscinetti e riduce drasticamente la durata utile. Il bagno d'olio dei cuscinetti in un motore orizzontale non è calibrato per il funzionamento verticale: l'olio si accumula sul fondo e affama il cuscinetto superiore.
Passaggio 3: abbinare il motore alle caratteristiche del carico
- Carichi di coppia di avviamento elevati (compressori, trasportatori con carichi pesanti): utilizzare a motore trifase con caratteristiche di coppia di Design B o Design C o un CSIR motore monofase se è disponibile solo l'alimentazione monofase.
- Carichi a velocità variabile (pompe, ventilatori, soffianti): A motore trifase abbinato a un VFD è la soluzione ottimale. Esistono VFD monofase ma sono meno efficienti e meno affidabili.
- Funzionamento continuo 24 ore su 24, 7 giorni su 7: Dai sempre la priorità a IE3 o versione successiva motore trifases ; il risparmio energetico giustifica il prezzo premium entro 12-24 mesi.
- Cicli di lavoro intermittenti (piccoli elettrodomestici, elettroutensili): A motore monofase è adeguato e più economico.
Considerazioni sull'installazione e sulla manutenzione
Migliori pratiche per l'installazione verticale del motore
Installazione corretta di a motore verticale è fondamentale per raggiungere la durata nominale. I passaggi chiave includono:
- Verificare che la prevalenza della pompa sia adeguata al peso del motore e al carico di spinta.
- Controllare le impostazioni di precarico del cuscinetto reggispinta secondo la scheda tecnica del produttore prima dell'avvio.
- Utilizzare una chiave dinamometrica calibrata su tutti i bulloni di montaggio; Il posizionamento irregolare della flangia provoca vibrazioni e disallineamento dei cuscinetti.
- I cuscinetti lubrificati con grasso devono essere lubrificati nuovamente a intervalli di 2.000–4.000 ore; i modelli lubrificati ad olio richiedono controlli trimestrali del livello dell'olio.
- Eseguire l'analisi delle vibrazioni al momento della messa in servizio per stabilire una linea di base: qualsiasi lettura superiore a 0,1 pollici/s (velocità) nell'alloggiamento del cuscinetto richiede un'indagine.
Suggerimenti per la manutenzione del motore monofase
Il centrifugal switch and capacitors in a motore monofase sono i principali punti di fallimento. Le routine di manutenzione dovrebbero includere:
- Ispezionare annualmente i contatti dell'interruttore centrifugo per verificare l'eventuale presenza di usura e depositi carboniosi; sostituire se la vaiolatura supera la profondità di 0,5 mm.
- Testare i condensatori di avvio e funzionamento con un capacimetro; sostituire se la capacità è inferiore di oltre il 10% al valore nominale.
- Monitorare la temperatura operativa — a motore monofase il surriscaldamento (oltre il limite di isolamento di Classe B di 130°C) indica sovraccarico, scarsa ventilazione o condensatore guasto.
Suggerimenti per la manutenzione del motore trifase
Il inherent simplicity of a motore trifase significa che la manutenzione è principalmente preventiva:
- Eseguire annualmente test di resistenza all'isolamento (megger); un motore sano dovrebbe leggere oltre 100 MΩ a 1.000 V CC.
- Controllare il bilanciamento di fase sui terminali del motore: uno squilibrio di tensione superiore all'1% provoca un aumento sproporzionato del 6–10% del riscaldamento del motore.
- Lubrificare i cuscinetti secondo i programmi del produttore; l'ingrassaggio eccessivo è dannoso quanto quello insufficiente.
- Monitorare la corrente del motore con una pinza amperometrica ad ogni intervallo di manutenzione; un aumento graduale della corrente spesso segnala l'usura dei cuscinetti o il degrado degli avvolgimenti prima del guasto completo.
Domande frequenti (FAQ)
Q1: È possibile utilizzare un motore verticale in orizzontale?
No.A motore verticale non deve mai essere utilizzato in posizione orizzontale. Il sistema di cuscinetti, i serbatoi di lubrificazione e il flusso d'aria di raffreddamento sono tutti progettati per il funzionamento verticale. Il funzionamento in posizione orizzontale causerà un rapido guasto dei cuscinetti, perdite di olio e surriscaldamento nel giro di ore o giorni di funzionamento.
Q2: È possibile convertire un motore monofase per funzionare con alimentazione trifase?
Non direttamente. A motore monofase ha avvolgimenti progettati per una fase. Tuttavia, un convertitore di fase (rotativo o statico) può generare energia trifase da un'alimentazione monofase, consentendo a motore trifase funzionare dove è disponibile solo alimentazione monofase: una soluzione più pratica rispetto al contrario.
Q3: Perché i motori trifase durano più a lungo dei motori monofase?
Motori trifase non hanno condensatori, interruttori di avviamento o avvolgimenti ausiliari, i componenti che più comunemente si guastano motore monofases . La coppia fluida e continua riduce anche lo stress meccanico su cuscinetti e avvolgimenti. Un ben mantenuto motore trifase può funzionare in modo affidabile per 20-30 anni, contro 10-15 anni per un'unità monofase comparabile in condizioni simili.
Q4: Cosa significa "albero cavo" in un motore verticale?
Un albero cavo motore verticale ha un albero del rotore tubolare con un foro centrale aperto che consente all'albero della colonna della pompa di passare interamente attraverso il motore. L'albero della pompa è fissato al rotore del motore tramite un dado a testa regolabile nella parte superiore del motore, eliminando la necessità di un accoppiamento esterno dell'albero. Questo design semplifica l'allineamento e riduce l'altezza complessiva del gruppo pompa-motore.
Q5: Un motore monofase è adatto per una pompa da pozzo?
Per pompe a getto per pozzi poco profondi e piccoli sommergibili (sotto 1,5 HP), a motore monofase è comunemente usato e perfettamente adeguato. Per le pompe a turbina per pozzi profondi che richiedono più di 5 HP — o per qualsiasi pompa in un ambiente commerciale o municipale — a motore verticale con a motore trifase Il sistema di azionamento è fortemente raccomandato per l'affidabilità e l'efficienza energetica.
D6: Qual è il fattore di servizio nelle specifiche del motore e differisce tra i tipi di motore?
Il fattore di servizio (SF) è un moltiplicatore che indica quanto al di sopra della potenza di targa un motore può funzionare continuamente senza danni. La maggior parte motore monofases portare un SF di 1,25–1,35, mentre standard motore trifases sono generalmente classificati SF 1.15. Motori verticali per il servizio delle pompe sono generalmente specificati tra SF 1,0 e 1,15, poiché i loro cuscinetti reggispinta sono dimensionati esattamente per il carico nominale e lasciano un margine meccanico inferiore.
Conclusione: abbina il motore alla missione
Ilre is no universally "best" motor — only the right motor for a specific application. A motore verticale è l'unica scelta corretta quando è richiesta un'interfaccia con albero verticale; nessuna soluzione ingegneristica rende un motore orizzontale un sostituto sicuro. A motore monofase rimane la soluzione pratica ed economica per le applicazioni a basso consumo ovunque sia disponibile solo alimentazione monofase. E un motore trifase è la scelta ottimale praticamente per ogni applicazione industriale, commerciale e per impieghi gravosi in cui è accessibile l'alimentazione trifase, offrendo efficienza superiore, longevità, coppia uniforme e integrazione VFD perfetta.
Il data is clear: over a 10-year operating horizon, the higher upfront cost of a premium-efficiency motore trifase viene recuperato più volte nel risparmio energetico. Per le strutture che desiderano ridurre contemporaneamente i costi operativi e l'impronta di carbonio, migliorando l'invecchiamento motori monofase a IE3 motore trifases – laddove l’infrastruttura energetica lo consente – è uno degli investimenti con il ROI più elevato disponibili nella gestione dell’energia industriale.
