Risposta breve: un motore monofase può funzionare con un'alimentazione trifase, ma solo quando viene alimentato con un conduttore di fase più il neutro alla tensione stampigliata sulla targhetta. Non può mai utilizzare tutte e tre le fasi contemporaneamente; il terzo conduttore resta semplicemente inutilizzato. Se il sistema non ha neutro, o la tensione disponibile non corrisponde a quella indicata sulla targhetta, il motore si rifiuterà di avviarsi o si surriscalderà e si guasterà.
Questa è la risposta in due frasi. Ciò che segue spiega perché, mostra cosa offre effettivamente ciascuna alimentazione trifase comune e copre la domanda opposta che la maggior parte delle persone si pone davvero: come far funzionare un motore trifase quando l'alimentazione monofase è tutto ciò che hai.
Perché un motore monofase non può utilizzare tutte e tre le fasi
Un motore monofase ha due terminali di alimentazione. All'interno del telaio si trova un avvolgimento principale, solitamente un avvolgimento ausiliario o di avvio, e un condensatore o interruttore centrifugo che fa cadere l'avvolgimento ausiliario una volta che il rotore raggiunge la velocità. Lo schema iniziale presuppone una tensione sinusoidale applicata su due punti.
Un'alimentazione trifase è composta da tre conduttori le cui tensioni si trovano a 120 gradi elettrici l'una dall'altra. Un dispositivo a due terminali può collegare solo due di questi punti, fase-fase o fase-neutro. Per questo motivo, le vere domande sono più ristrette della domanda principale:
- Corrispondenza di tensione: la tensione monofase disponibile equivale al valore di targa del motore?
- Percorso neutro: in un sistema a quattro fili, è presente un neutro sul motore e dimensionato per la corrente del motore?
- Corrente di avviamento: la filiale è in grado di gestire da tre a cinque volte la corrente assorbita per una frazione di secondo ad ogni avvio?
Cosa offre effettivamente ciascuna fornitura trifase
"Trifase" non è una tensione, ed è qui che iniziano la maggior parte degli errori. La tabella seguente elenca i sistemi che incontri in Nord America, Europa e nei mercati di esportazione e cosa vede un motore monofase su ciascuno di essi.
| Sistema di approvvigionamento | Fase per fase | Fase-neutro | Può funzionare un motore monofase a 230 V? |
|---|---|---|---|
| 120/208 V stella, 4 fili | 208 V | 120 V | No, 120 V sono molto al di sotto del valore nominale della targa |
| 277/480 V stella, 4 fili | 480 V | 277 V | No, 277 V surriscalda un avvolgimento da 230 V |
| 400/230 V stella, 4 fili (IEC) | 400 V | 230 V | Sì, fase-neutro, esattamente come previsto |
| 240 V triangolo, 3 fili | 240 V | Nessuno | Sì, da linea a linea, se il motore ha una tensione nominale di 240 V |
| Triangolo 240 V con gamba alta, 4 fili | 240 V | 120 V su due gambe, 208 V sulla gamba alta | No per 230 V; solo i motori da 120 V sono adatti ai piedini luminosi |
Un motore da 230 V tollera circa più o meno il 10%, quindi circa da 207 V a 253 V. Al di fuori di questa fascia, il passo successivo è un riavvolgimento o una sostituzione.
Dove solitamente si verificano i danni
Tre modelli di errore rappresentano quasi tutte le chiamate di servizio su questo argomento.
Collegamento linea a linea con tensione errata
Un motore da 230 V collegato su due linee di un sistema da 400 V vede 400 V. Lo stress dell'isolamento aumenta immediatamente, il condensatore di funzionamento di solito si guasta per primo e l'avvolgimento spesso segue in pochi minuti.
No neutro o sottodimensionato
I sistemi triangolo a tre fili non hanno alcun neutro, quindi non è disponibile un percorso monofase sulla macchina. Nei sistemi a quattro fili il neutro è talvolta un sottile conduttore di controllo che non è mai stato destinato a trasportare la corrente del motore. Deve essere dimensionato per il circuito derivato, non per una luce pilota.
Guidare un motore monofase da un VFD trifase
Un convertitore standard con uscita trifase non può azionare un motore con avviamento a condensatore. L'uscita impulsiva funziona contro il condensatore e l'interruttore centrifugo e l'avvolgimento ausiliario non è posizionato per accettare un campo rotante sintetico. Esistono azionamenti con uscita monofase dedicata, ma il circuito di avviamento deve essere rielaborato con il fornitore del motore coinvolto, non improvvisato in loco.
La domanda inversa: far funzionare un motore trifase con alimentazione monofase
La maggior parte delle persone che cercano questo argomento in realtà si trovano ad affrontare il problema opposto: un motore trifase sul posto con solo alimentazione monofase disponibile. La risposta breve è la stessa nello spirito, non collegarla mai direttamente.
Metti un motore trifase su una linea monofase e non c'è campo magnetico rotante. Il rotore resta fermo, il motore ronza, la corrente sale verso il livello del rotore bloccato e il sovraccarico scatta o l'avvolgimento brucia. Ogni metodo praticabile di seguito crea artificialmente la terza fase mancante.
| Metodo | Come funziona | Potenza utilizzabile | Più adatto a |
|---|---|---|---|
| Connessione diretta | Solo due derivazioni, nessun campo rotante | Nessuno | Mai, questo distrugge il motore |
| Convertitore di fase statico | I condensatori creano una fase di avvio e di esecuzione | Circa il 50-60% della targa | Carichi leggeri e occasionali senza avviamenti difficili |
| Convertitore di fase rotativo | Un motore folle genera la terza fase | Vicino al 100%. | Officine con più macchine che necessitano di una reale coppia di spunto |
| VFD con ingresso monofase | Raddrizzatore e inverter sintetizzano tre fasi | Circa il 50% a meno che non sia sovradimensionato | Un motore che necessita anche del controllo della velocità |
| Sostituirlo con un motore monofase | Abbina il motore alla fornitura a disposizione | 100% della nuova valutazione | Carica fino a circa 3 HP a 230 V |
Due numeri decidono se vale la pena effettuare la conversione. Le tabelle di corrente standard a pieno carico pongono un motore monofase da 230 V a circa 8 A per 1 HP, 17 A per 3 HP e 28 A per 5 HP, con un picco di avviamento da tre a cinque volte superiore. Inoltre, quando un VFD è alimentato da una fase monofase, la corrente di ingresso si concentra in un numero inferiore di dispositivi, pertanto l'azionamento deve essere dimensionato per circa il doppio della corrente del motore per mantenere il raddrizzatore e il bus CC entro i limiti nominali.
Monofase o Trifase: cosa cambia realmente
Quando entrambe le forniture sono disponibili, la decisione si riduce a cinque differenze misurabili.
- Coppia di spunto: un motore trifase sviluppa all'incirca dal 200 al 300% della coppia a pieno carico all'avviamento; un motore monofase con avviamento a condensatore gestisce circa il 150-200% e un design con condensatore diviso permanente molto meno.
- Corrente per cavallo: le macchine trifase assorbono circa la metà della corrente di un motore monofase di pari valore, quindi cavi, contattori e sovraccarichi sono più piccoli ed economici.
- Efficienza e fattore di potenza: entrambi funzionano più in alto su tre fasi, motivo per cui sono scritti programmi di efficienza premium attorno ad essi.
- Dimensioni del telaio: a parità di potenza, un motore monofase è in genere più grande di una o due taglie e notevolmente più pesante.
- Soffitto pratico: al di sopra di circa 3 HP l'opzione monofase smette di avere senso a causa della corrente di avviamento e delle dimensioni del conduttore. Viene illustrato un confronto più completo tra costruzione e prestazioni la nostra ripartizione delle differenze dei motori monofase e trifase .
Una lista di controllo prima di cablare qualsiasi cosa
- Fotografa la targhetta: tensione, fase, frequenza, potenza, ampere a pieno carico e fattore di servizio.
- Misurare l'alimentazione nel punto di connessione con un contatore a vero valore efficace, sia fase-fase che fase-neutro, idealmente sotto carico.
- Confermare che il neutro esista e corrisponda alla classificazione del circuito derivato.
- Verificare che il contattore e il relè di sovraccarico siano adatti alla corrente del motore e al ciclo di lavoro.
- Ispezionare i condensatori e verificare che l'interruttore centrifugo si muova liberamente prima di riutilizzare un vecchio motore.
- Confermare la rotazione prima di collegare l'attrezzatura condotta e adattare la custodia alla polvere, al lavaggio o alle condizioni esterne.
Abbinamento del motore alla fornitura di cui disponi
Se l'alimentazione è 230 V monofase e il carico rimane inferiore a circa 3 HP, un motore di avviamento e funzionamento con condensatore completamente chiuso è solitamente la risposta più semplice ed evita del tutto le apparecchiature di conversione.
Motore di avviamento con condensatore completamente chiuso monofase Da vedere per carichi monofase da 230 V inferiori a circa 3 HP, che offre un'opzione di avvio e funzionamento del condensatore completamente chiuso che evita apparecchiature di conversione. Visualizza il prodotto → Laddove nell'edificio è già presente l'alimentazione trifase, una macchina trifase ad alta efficienza in un telaio 48 o 56 svolge lo stesso lavoro con una corrente inferiore, una migliore coppia di avviamento e una maggiore durata.
Motore trifase ad efficienza premium con potenza frazionaria Vale la pena vederlo dove è disponibile l'alimentazione trifase, questo motore ad alta efficienza con telaio 48–56 è adatto a carichi industriali leggeri con corrente inferiore e maggiore durata. Visualizza il prodotto → Se l'apparecchiatura azionata necessita di velocità variabile ma è disponibile solo alimentazione monofase, un motore EC elude l'intero problema di conversione, poiché l'elettronica gestisce la commutazione e il motore stesso non ha un condensatore di avviamento o un interruttore centrifugo per combattere con un azionamento.

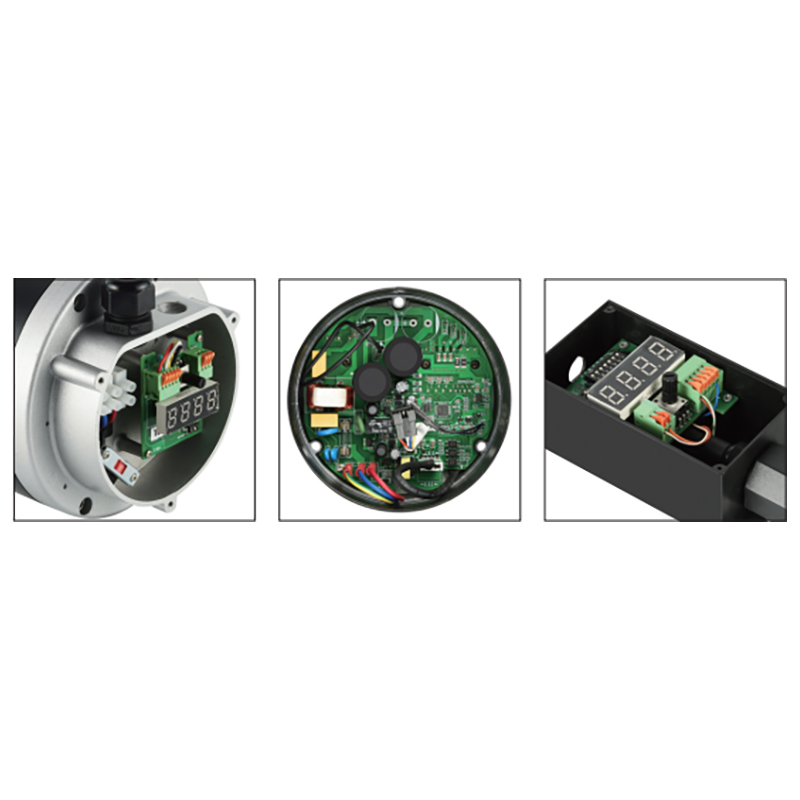

Motore EC con telaio NEMA per apparecchiature monofase a velocità variabile Vale la pena vederlo per apparecchiature a velocità variabile con alimentazione monofase, questo motore EC con telaio NEMA 48 evita condensatori di avviamento e interruttori centrifughi mentre gestisce elettronicamente la commutazione. Visualizza il prodotto → Le dimensioni dei telai, i tipi di custodia e i livelli di efficienza devono allinearsi come un insieme, il che è più semplice quando un fornitore copre sia le famiglie monofase che quelle trifase. VIA costruisce progetti NEMA e IEC da 48 a 250 frame, in costruzione antigoccia, totalmente chiusa e TENV, in modo che lo stesso carico possa essere adattato a qualunque fornitura abbia effettivamente il sito.
Domande frequenti
Un motore monofase può funzionare su due linee di un'alimentazione trifase?
Sì, a condizione che la tensione linea-linea corrisponda al valore nominale della targa. Un motore da 240 V su un sistema a triangolo da 240 V è un'installazione normale. È ancora un'alimentazione monofase e la terza linea rimane inutilizzata.
Cosa succede se collego un motore monofase da 230 V a un'alimentazione da 400 V?
L'avvolgimento subisce una sovratensione di circa il 74%. La corrente magnetizzante aumenta rapidamente, il condensatore è sovraccaricato e l'avvolgimento si surriscalda in pochi minuti. Il risultato è solitamente un avvolgimento bruciato e un condensatore rigonfio.
Un VFD può far funzionare un motore monofase da un'alimentazione trifase?
Un azionamento con uscita trifase standard non può farlo. Esistono azionamenti con uscita monofase, ma il condensatore di avviamento e l'interruttore centrifugo devono essere rielaborati e il motore deve tollerare la forma d'onda dell'inverter. Per la maggior parte dei retrofit, sostituire il motore è più economico che adattarlo.
Quanto può essere grande un motore monofase prima che quello trifase sia la scelta migliore?
I motori monofase con avviamento a condensatore sono facilmente disponibili fino a circa 3 HP, e occasionalmente 5 HP, a 230 V. La corrente a pieno carico a quelle dimensioni, rispettivamente 17 A e 28 A, più un picco di avviamento da tre a cinque volte superiore, di solito rende trifase la scelta pratica sopra i 2 o 3 HP.
La regola che lo rende semplice: adattare il motore all'alimentazione di cui si dispone, anziché forzare un motore a un'alimentazione per la quale non è mai stato progettato. Leggere la targhetta, misurare la tensione fase-neutro e fase-fase, verificare il neutro e controllare la corrente di avviamento rispetto alla protezione del ramo. Quando uno qualsiasi di questi quattro controlli fallisce, la risposta è un motore diverso, non una connessione diversa.
